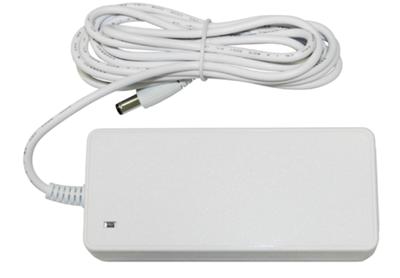

電源適配器被譽為高效、節能型電源,它代表著穩壓電源的發展方向。目前,單片電源適配器集成電路以其高集成度、高性價比、最簡外圍電路、最佳性能指標的顯著優點,獲得廣泛應用,已成為設計中、小功率電源適配器的優選產品。

脈寬調制

電源適配器中常用的一種調制控制方式。脈沖寬度調制是一種模擬控制方式，根據相應載荷的變化來調制晶體管基極或MOS管柵極的偏置，來實現晶體管或MOS管導通時間的改變，從而實現開關穩壓電源輸出的改變。其特點是保持開關頻率恒定,即開關周期不變,改變脈沖寬度,使電網電壓和負載變化時電源適配器的輸出電壓變化最小

交叉負載調整率

交叉負載調整率是指當多路輸出式電源適配器中某一路負載發生變化時,所引起各路輸出電壓的變化率。電源負載的變化會引起電源輸出的變化，負載增加，輸出降低，相反負載減少，輸出升高。好的電源負載變化引起的輸出變化較小，通常指標為3%--5%。它是衡量多路輸出式電源適配器穩壓性能的一個重要指標。

并聯工作

為提高輸出電流和輸出功率,可將多個電源適配器并聯使用。并聯運行時要求每臺電源適配器的輸出電壓必須相同(允許它們的輸出功率不同),并采用均分電流法(簡稱均流法),確保每臺電源適配器的輸出電流都按規定的比例系數來分配。

電磁干擾濾波器

電磁干擾濾波器,又名“EMI濾波器”是一種用于抑制電磁干擾,特別是電源線路或控制信號線路中噪音的電子線路設備。能有效地抑制電網噪聲,提高電子設備抗干擾能力及系統可靠性的一種濾波裝置電磁干擾濾波器屬于雙向射頻濾波器,一方面要濾除從交流電網引入的外部電磁干擾;

另一方面還能避免本身設備向外部發出噪聲干擾,以免影響同一電磁環境下其他電子設備的正常工作。電磁干擾濾波器對串模干擾和共模干擾都能起到抑制作用。電磁干擾濾波器應接在電源適配器的交流進線端。

散熱器

用于降低半導體器件工作溫度的一種散熱裝置,可避免因散熱不良致使管芯溫度超過最高結溫,使電源適配器進行過熱保護。散熱途徑是從管芯亠小散熱板(或管殼)>散熱器→最后到周圍空氣。散熱器有平板式、印制板(PCB)式、筋片式、叉指式等多種類型。散熱器應盡量遠離工頻變壓器、功率開關管等熱源。

電子負載

種專用作電源輸出負載的電子裝置,電子負載可在計算機控制下進行動態調整。電子負載是通過控制內部功率（MOSFET）或晶體管的導通量（量占空比大小），依靠功率管的耗散功率消耗電能的設備。

功率因數

功率因數（Power Factor）的大小與電路的負荷性質有關。它表示有功功率與視在功率的比值。

功率因數校正

功率因數校正簡稱PFC。功率因數校正技術的定義是：功率因數(PF)是有功功率P與視在功率s的比值。其作用是使交流輸入電流與交流輸入電壓保持同相位并濾除電流諧波,將設備的功率因數提高到接近于1的某一預定值

無源功率因數校正

無源功率因數校正簡稱PPFC(亦稱被動式PFC)。它采用無源元件電感進行功率因數校正,其電路簡單,成本低廉,但容易產生噪聲且只能將功率因數提高到80%左右。無源功率因數校正主要?優點是:簡單、成本低、可靠、emi小，缺點是:尺寸與重量大、難以得到高功率因數、工作性能與頻率、負載及輸入電壓有關

有源功率因數校正

有源功率因數校正簡稱APFC(亦稱主動式PFC)。有源功率因數校正是指通過有源電路（主動電路）讓輸入功率因數提高，控制開關器件讓輸入電流波形跟隨輸入電壓波形，相對于無源功率因數校正電路（被動電路）通過加電感和電容要復雜一些，功率因數的改善要好些，但成本要高一些，可靠性也會降低。它是在輸入整流橋與輸出濾波電容之間加入一個功率變換電路,將輸入電流校正成與輸入電壓相位相同且不失真的正弦波,功率因數可達0.90~0.99。
